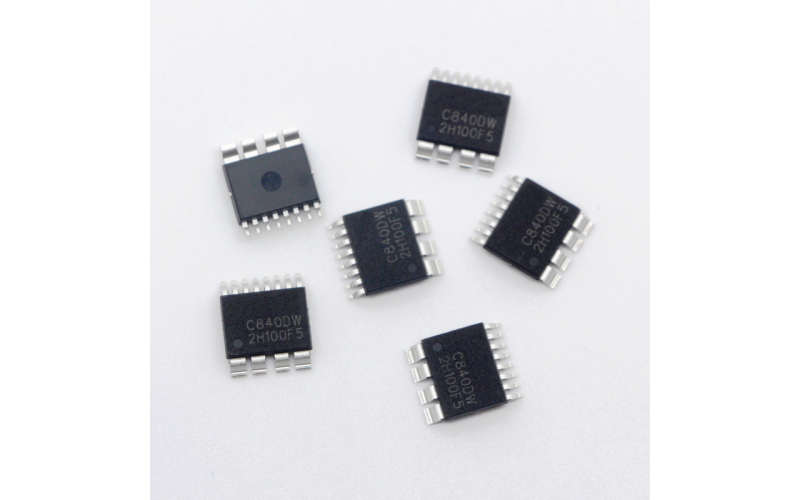

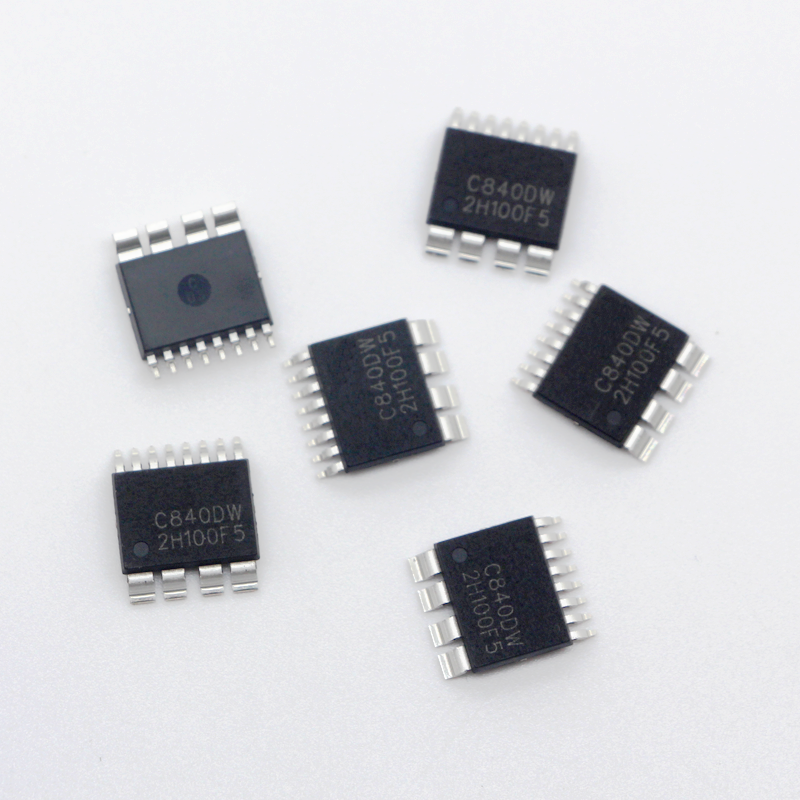

這顆產品以全球首創性的封裝技術，在10mm*11mm*2.3mm的寬體SOP-16封裝體上實現了低至0.2mΩ的電流導線阻抗，使其可應用于要求連續工作在測量高達100A的功率系統。

SC840系列是采用開環霍爾傳感器檢測原理工作的隔離式電流檢測芯片。通過將高壓側的電流導線引入封裝 體內，基于電流的磁效應，在被測導線周圍生成的等比磁場量被內置芯片的磁傳感器感應后，轉換為可處理的等比電壓信號，此電壓信號經過內置高精度ADC讀取放大，配合數字校準技術，去除掉如溫度、噪聲、磁滯、非線性度等環境變量，最終輸 出與被測電流值成近乎理想變比的電壓值，實現隔離式的電流測量。

SC840采用全自動生產加工，能給客戶帶來模塊工藝無法比擬的一致性、高質量和高可靠性。標準封裝體設計非常適合客戶進行批量自動貼片生產，是光伏逆變器，家用電器，充電樁等應用場合的最佳解決方案。

1. 隔離式測量，隔離耐壓高達4.8kv@50HZ,1分鐘

2. 可以測直流，和交流電流

3. 最低的電流導線阻抗：0.2mΩ

4. 20kA8/20uS的浪涌電流承受能力

5. 支持Vout–Vref差分輸出模式

6. 內置固定的參考基準，不受電源電壓波動影響

7. 低至2uS的響應時間

8. 寬工作溫區:-40℃~125℃

9. 寬被測電流范圍：20A~150A

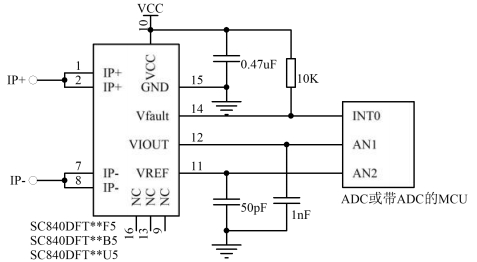

（SC840 與 ADC 連接示意圖）
