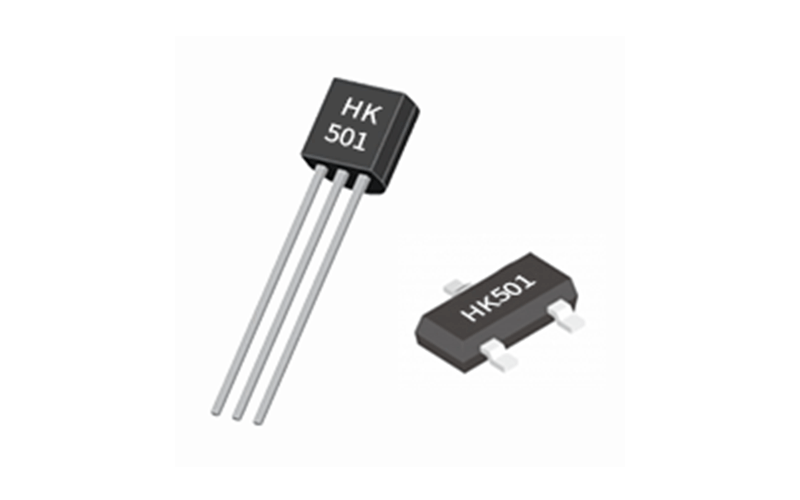

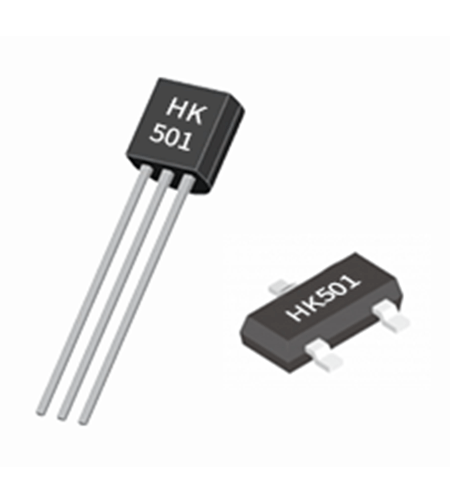

HK501 是一款基于 BCDMOS 技術設計的高靈敏度雙極霍爾開關芯片。芯片包 括溫度補償、比較器和輸出驅動器。此外 ，機械應力對芯片的磁性參數影響很小 ，適 用于工業環境和汽車應用 ，且符合 AEC-Q100 汽車電子行業測試標準。

該芯片是一種單片集成電路。如果將垂直于敏感區域的磁通線的磁場施加到芯片 上 ，偏置使霍爾電壓與磁場成正比。 霍爾電壓與比較器中的實際閾值電平進行比較 ，如果磁場超過閾值水平 ，則輸出 開關到適當的狀態。內置的回差消除了振蕩 ，并提供了鎖存的輸出開關狀態。該芯片 使用斬波補償技術可以補償由機械應力引起的偏移 ，且內置反向電壓保護 ，無需電源 線上的串聯電阻或二極管。 在以下任何一種故障情況下 ，漏極開路輸出都被強制進入安全的高阻抗狀態 ：過 熱和欠壓。 另外 ，輸出電流受到限制 (短路保護 )

特性：

• 低功耗:2.5mA

• 工作電壓:2.7 V~30 V

• ESD 高達:土12KV

• 有較強的抗機械應力特性

• 溫度范圍:-40°C~150°C

• 電源引腳具有反向電壓保護

應用：

• 速度和 RPM 傳感器

• 轉速表傳感器

• 流量傳感器

• 直流電動機

• 電機和風扇控制

• 機器人控制

• 近距離傳感器

• 安全扣帶

• 引擎蓋/后備箱門鎖

• 天窗/活頂/后擋板/提升門啟動

• 剎車/離合器踏板

• 電動助力轉向系統( EPS)

• 變速器換擋

• 刮水器電機

• 位置傳感器
