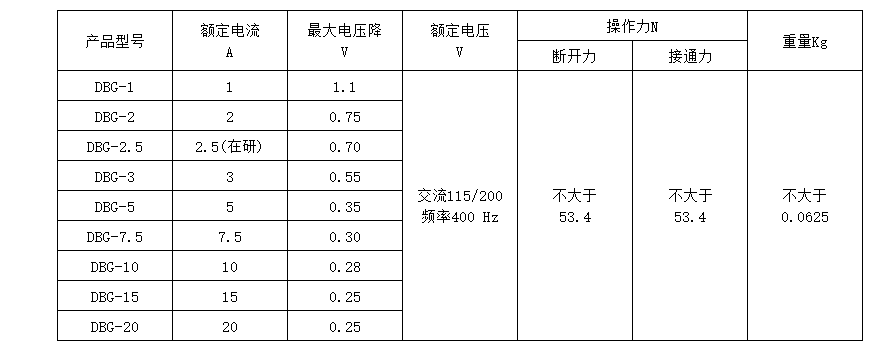

基本參數、工作原理與用途:

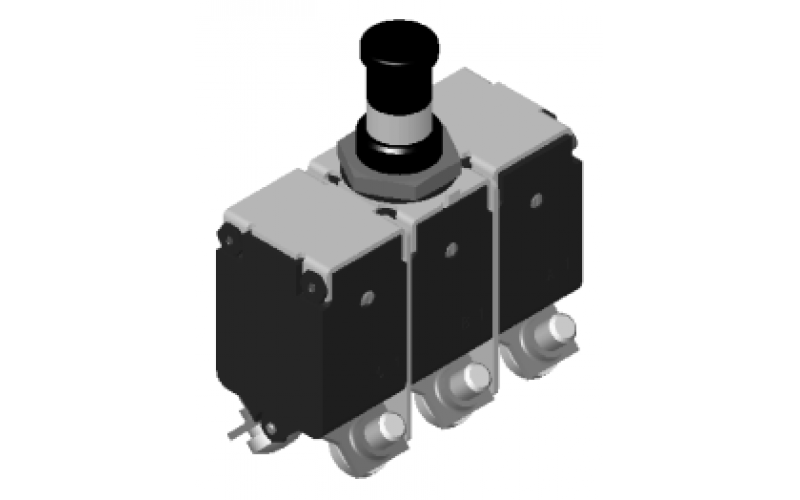

DBG-1~20按拔式自由脫扣三相斷路器產品以雙金屬電熱脫扣原理工作，并有溫度補償結構,可在較寬的溫度范圍內使用，斷路器在飛機115V/200V.400Hz三相交流配電系統中用于過載或短路保護。

環境適應性：

• 周圍介質溫度：(-55～70)℃

• 正弦振動：頻率范圍(10~500) Hz，加速度10 g

• 加速度20 g


• 沖擊：50 g

電氣性能：

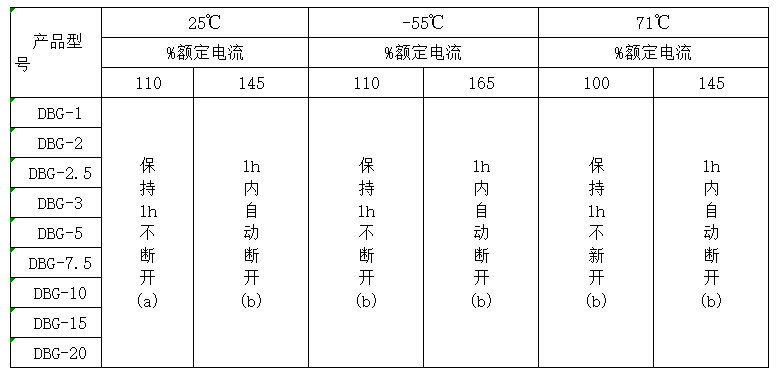

• 極限動作電流



  注：（a）項試驗，產品一相通以規定電流，其余二相通以額定電流；（b）項試驗，產品通以規定的三相對稱負載。

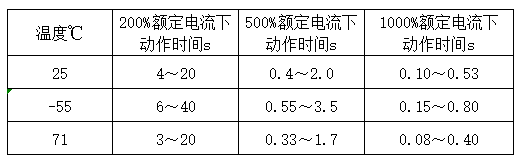

• 過載電流與動作時間


• 壽命

阻性負載5000次:感性負載2500次,COSφ =0.6~0.7

• 分斷能力

三相1200 A；單相2000 A

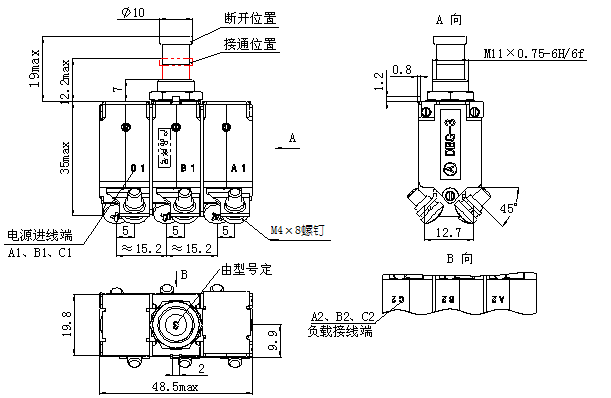

外形安裝尺寸：
