基本參數、工作原理與用途:

DDB-AB125～AB200按拔式自由脫扣單相斷路器產品以雙金屬電熱脫扣原理工作,斷路器在飛機交直流配電系統中用于過載或短路保護。

環境適應性:

• 周圍介質溫度：(-55～70)℃

• 正弦振動：頻率范圍(10～2000) Hz

• 加速度：10g

• 沖擊：30g

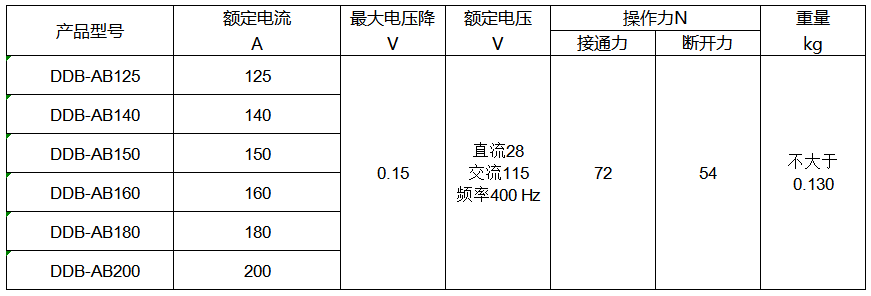

電氣性能:

• 極限動作電流

25 ℃下，產品最大保持電流為100%額定電流，最小脫扣電流為150%額定電流

70 ℃下，產品最大保持電流為80%額定電流，最小脫扣電流為145%額定電流

-55℃下，產品最大保持電流為110%額定電流，最小脫扣電流為180%額定電流

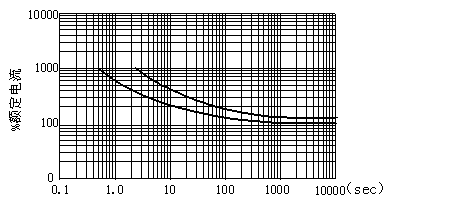

• 過載電流與動作時間




• 壽命

交流阻性負載下 5000次工作循環；感性負載2500次工作循環

直流阻性負載下5000次工作循環

• 分斷能力

直流3000A；交流2500 A

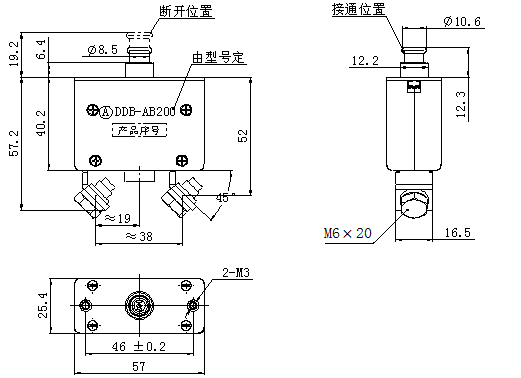

外形安裝尺寸：
