電流傳感器是一種檢測裝置，可以檢測原邊（被測端）電流的信息，并根據一定的規則將檢測到的信息轉換為電信號或其他所需的信息輸出，從而滿足信息傳輸，處理的要求。 存儲顯示，記錄和控制。電流傳感器也稱為磁效應傳感器，可用于高端電器，智能電器，E-Bus汽車，風電項目等。在我們的生活中，使用了許多磁效應傳感器，例如計算機硬盤，指南針，家用電器等。這些設備是我們日常生活中常用的。我們如何使用電流傳感器？我們提到了電流傳感器的分類。實際上不同的分類在使用上是不同的。我們首先需要根據使用要求選擇匹配恰當的電流傳感器，(產品與原邊額定電流基本一致)，然后根據產品說明進行操作。但是現集網絡想提醒您，使用電流傳感器時需要注意以下事項。

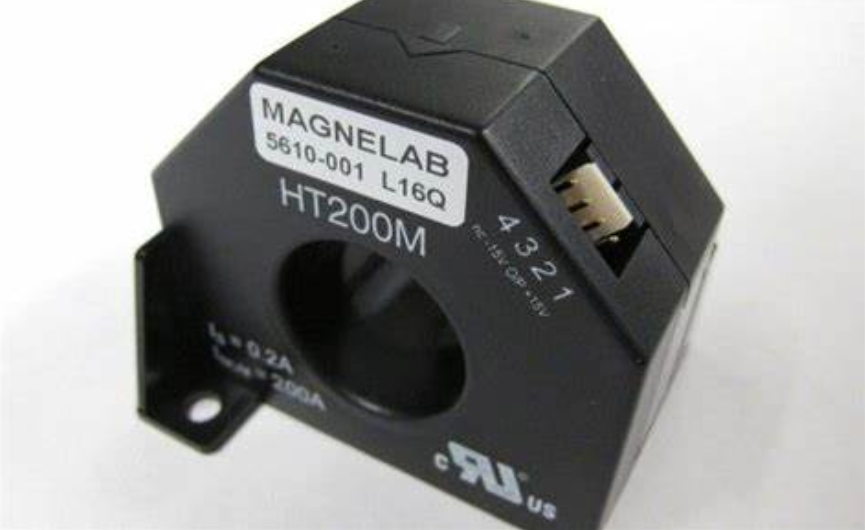

常規電流傳感器具有四個引腳：正極（+），負極（-），測量端子（m）和接地（0）。但是，帶導線的電流傳感器沒有這四個引腳。而是有紅色，黑色，黃色和綠色的導線分別對應于正極，負極，測量端和接地。同時，大多數傳感器中都有一個內孔。測量一次電流時，電線應穿過內孔?？讖脚c產品型號和測量電流有一定關系。無論哪種類型的電流傳感器，都應按照說明連接引腳的接線。1.測量交流電時，必須強制使用雙極電源。也就是說，傳感器的正極（+）連接到供電電源的“ + VA”端，負極連接到電源的“-VA”端。此連接稱為雙極電源。同時，測量端子（m）通過電阻器（單零通量類型）連接到電源的“ 0V”端子。

2.在測量直流電流時，可以使用單極或單相電源，即，正極或負極與“ +V”端子短路，因此僅連接一個電極。此外，在安裝過程中必須充分考慮產品的使用，型號，范圍和安裝環境。例如，傳感器應安裝在有利于散熱的地方。除了安裝布線，立即校準并注意傳感器的工作環境外，還應注意以下事項，以確保測試精度：

1）原始的側線應放置在傳感器內孔的中心，并且不應盡可能偏離；

2）傳感器的內孔應盡可能用原電線完全充滿，并且不留間隙；

3）要測量的電流應接近傳感器的標準額定IPN，并且差值不應太大。如果條件有限，則只有一個傳感器具有較高的額定值，并且要測量的電流值遠低于額定值。為了提高測量精度，可以將原始側線纏繞多圈，使其接近額定值。

例如，當使用額定值為100A的電流傳感器來測量10A電流時，為了提高精度，可以將原始側導線纏繞在傳感器內孔的中心（通常NP = 1；通常為NP = 1）。內孔中的一個圓，NP = 2九圈，NP = 10，則NP×10A = 100A等于傳感器的額定值，可以提高精度。
