。今天，它介紹了另外兩個方案：閉環霍爾方案和磁通門方案。

閉環霍爾電流傳感器

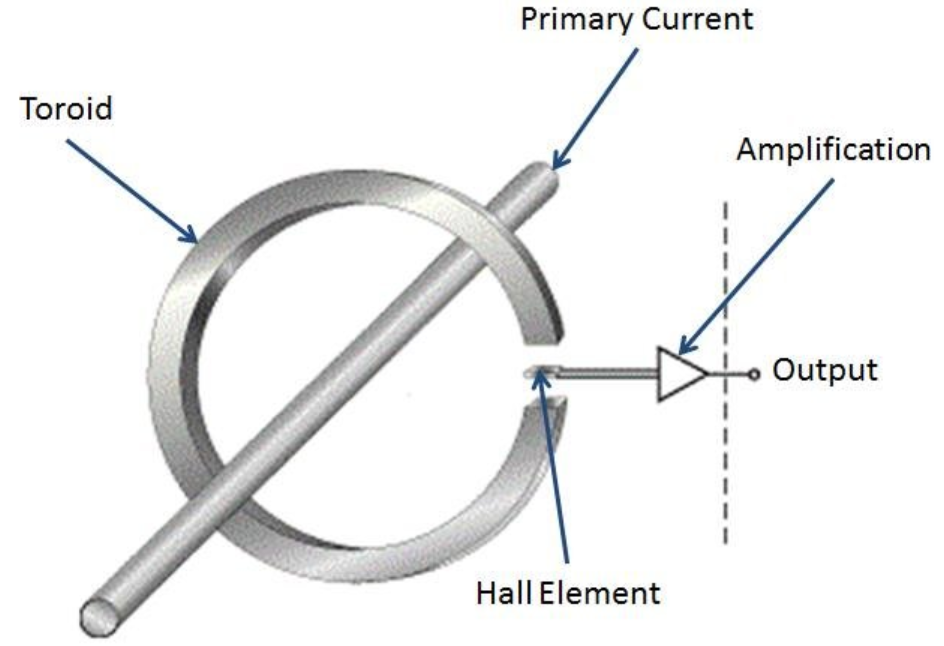

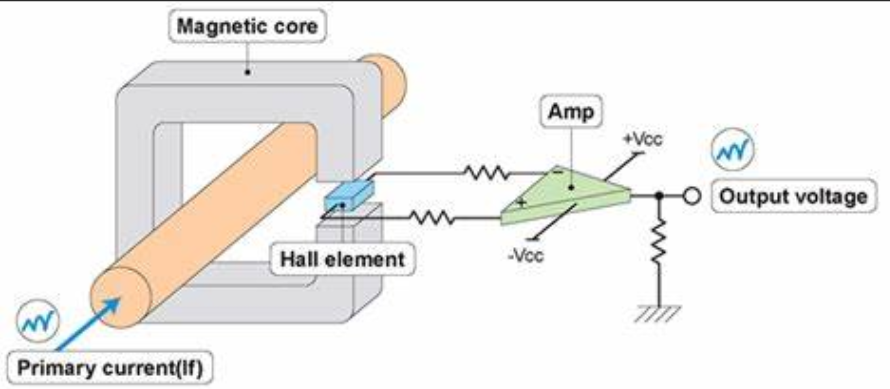

下圖顯示了上述開環霍爾電流傳感器的結構圖。在測得的電流IP在磁芯中建立磁場之后，通過霍爾元件感應的霍爾電壓來測量電流值；它將電壓模擬量輸出到外部。

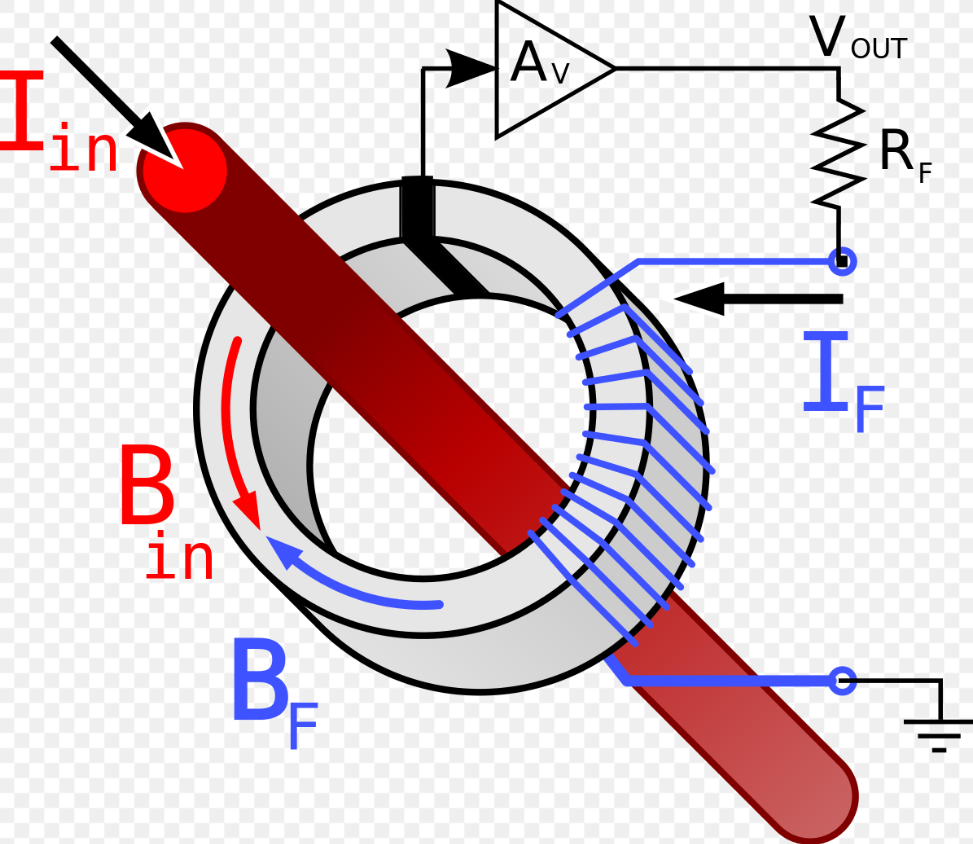

閉環霍爾電流傳感器基于開環原理，然后引入補償電路。流過磁芯的電流有兩部分：待測的一次側電流和二次側補償電流。初級被測電流是指流過電池母線銅條的大電流，次級側補償電流由閉環霍爾電流傳感器產生，并流經磁芯上的次級側線圈。

具體地，由霍爾元件感應的霍爾電壓不直接用于測量，而是在霍爾電壓通過放大電路之后產生次級電流。次級電流流經纏繞在磁芯上的線圈，然后通過采樣電阻RM流至地面。這樣，次級側電流也將在芯部中產生磁場，并且該磁場被設計為與要在初級側測量的電流所產生的磁場相反，并且強度相等。則總磁通量為0，即霍爾元件處于0磁通量的環境中。

接下來，當霍爾元件中的磁通量為0時，可以得到以下公式。通過測量，可以獲得IP； NS通常為1000-5000，約為25ma-300ma。

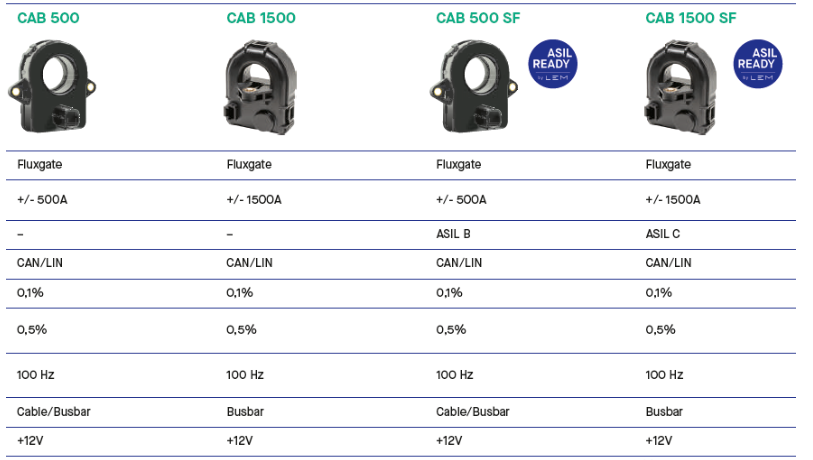

Fluxgate電流傳感器是我們經常遇到的產品。例如，LEM的cab系列磁通門電流傳感器可以分為幾種類型，如下圖所示：例如，標準型，C型，it型，低頻型等。這里我們介紹基本的標準磁通門的原理。

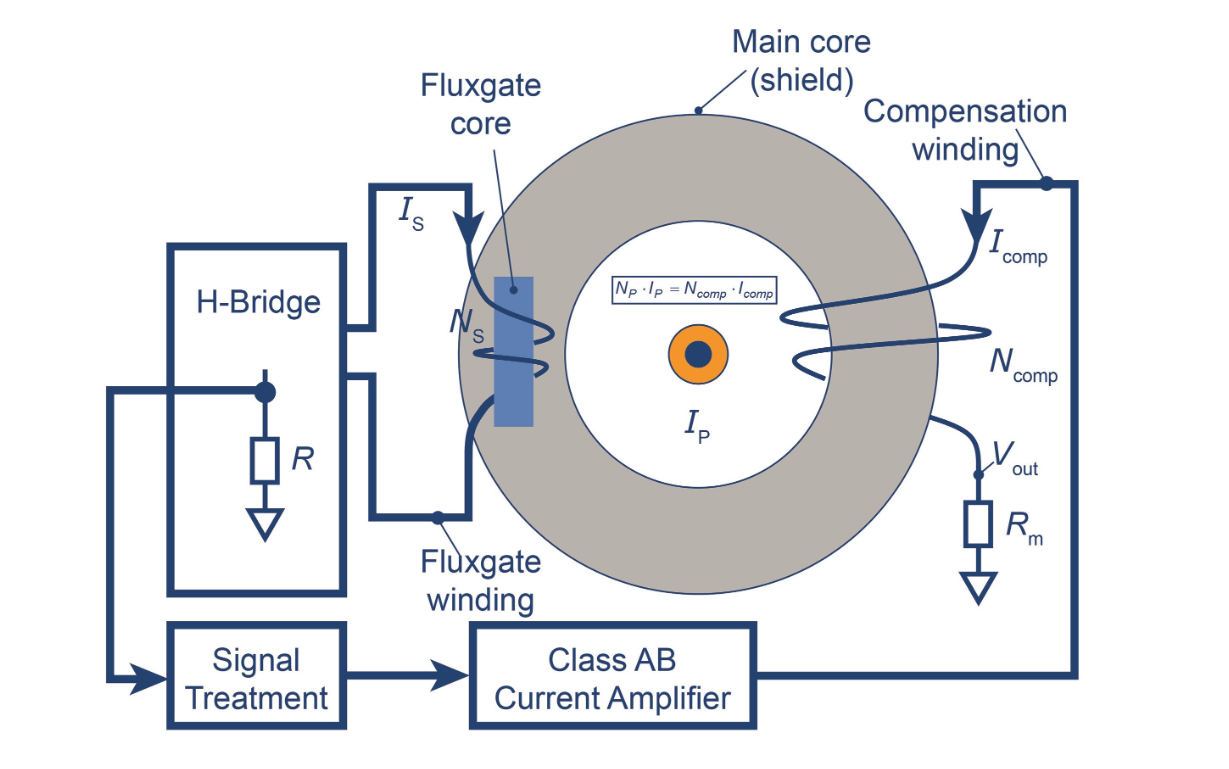

標準磁通門電流傳感器的結構類似于閉環霍爾結構，如下圖所示。在磁芯的氣隙中僅放置一個磁通門傳感器，這會使電感飽和。

具體地，在該結構中，還存在要測量的初級側電流IP（總線中的電流），并且次級側反饋電流是（在次級側線圈中）。類似地，只要氣隙中的總磁通量為0，就可以根據以下公式計算IP：

該方案的原理框圖如下：首先我們知道計算電流Ip的方法，即調節次級電流Is，使氣隙的總通量為0，然后我們可以獲得IP。那么，我們如何實時檢測氣隙處的磁通量并將磁通量調整為0？在本文中，使用可飽和電感器作為探針來識別氣隙中的磁通量。它是由磁芯和線圈組成的電感式探頭。

此外，氣隙處的磁通量將影響探頭的電感（探頭的電感受外部磁場影響）。我們只需要區分磁通量為0時的電感和磁通量不為0時的電感。

那么如何識別不同磁通量下的電感呢？

一種方案是將電流ISI（電壓源U（T））施加到感應探針的線圈。產生的磁通量和外部氣隙的總磁通量（包括IPI引起的磁通量）疊加在感應探頭的磁芯上。累積的磁通量會影響電感式探頭的電感，并且電感與電流有關。知道ISI的電流如何受到氣隙處的磁通量的影響是可以的。

省略中間的一些理論分析過程，當氣隙處的總磁通量為0時，下圖顯示了感應探針中的電流，其中虛線表示施加到兩者的方波電壓U（T）探針的兩端，實線是當前值I（T）。

當氣隙處的總磁通量不為0時，感應探頭中的電流波形如下：因此，通過檢測電流值，我們可以確定氣隙處的總磁通量是否為0，然后進行調整電流在次級線圈中，使氣隙處的總磁通量為0。
