CBE跳閘注意事項：對于大多數應用，CBE應該無跳閘。在故障情況下，不可能強行將其關閉。IEC 934包括關于肯定無跳閘和無循環跳閘設計的適當定義。如果保持閉合命令，則肯定無跳閘類型的觸點將保持?jǐn)嚅_狀態。在相同情況下，無循環跳閘類型的觸點重復閉合并重新打開。對于不需要特別考慮短路保護的應用，理想的是熱啟動斷路器。另外一方面，當以非常低的速度非常快行動持續過載條件需要時，必須使用僅電磁斷路器。

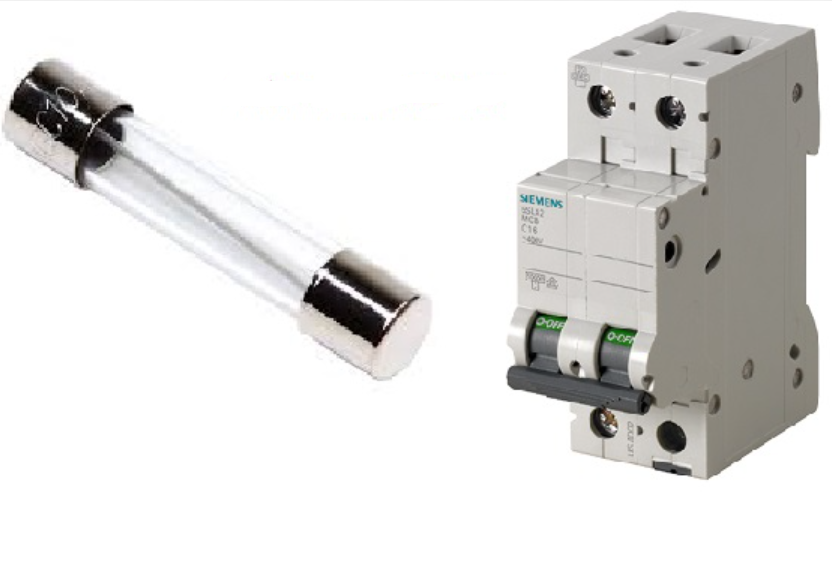

CBE與保險絲的比較

傳統上，保險絲提供從交流線電壓電平一直到低壓印制電路板電平的電路保護。但是，在低壓過流保護領域，CBE和PTC電阻之類的固態設備正在獲得認可。固態設備并不適合所有應用，因為作為限流器，固態設備無法提供主要標準機構有時甚至要求的正物理隔離。對于高可靠性，高性能系統或?qū)Π踩砸髧?yán)格的低壓系統，盡管成本有所增加，但CBE仍是熔斷器和其他電路保護設備日益可行的替代方案。常見的誤解是CBE體積太大和/或成本太高。但是，CBE有多種類型和封裝，包括可安裝在微型PC板上的微型模型（見圖2）。就其尺寸而言，CBE的中斷能力極高。這是切換大電流而不會引起火災或損壞設備的能力。圖2所示的CBE占地面積為28 x 9 mm，在125 Vac時至少可以切換至50 A，最多3次。盡管CBE的單位成本高于保險絲的單位成本，但在計算設備所有權的總體成本時，使用CBE所帶來的成本節省變得顯而易見。與保險絲相比，CBE的可復位性其他功能可能會對安全性產生重大影響，并減少系統停機時間。指定CBE時，設計人員有多種類型可供選擇，每種類型都有一定的額定電流，跳閘特性，安裝樣式和增值特性。為了保護印刷電路板的線路免受過電流和短路引起的災難性故障的影響，通常建議使用熱和熱磁類型。、

熱式CBE利用雙金屬元件的加熱作用提供過電流檢測機制，一旦斷路器跳閘，就切斷電源，直到設備復位。對熱斷路器的脫扣-冷卻后，它會重新打開，從而導致其循環過時。CBE供應商現在設計其設備以消除這種影響，國際安全和標準機構對此類產品的批準范圍提供了設備完整性的證明。對于需要快速反應保護以防大電流過大的電路，熱磁CBE具有一個額外的螺線管元件，可提供非常高的跳閘特性。另一方面，純磁CBE動作迅速，對小過載電流敏感，但可以通過添加液壓阻尼來延遲跳閘來修改其跳閘特性。通過組合使用不同的跳閘機制，可以使系統的負載特性與CBE的跳閘特性相匹配。通過實際上消除麻煩的跳閘，這使CBE優于其他電路保護設備。虛假警報與真實故障幾乎一樣昂貴且具有破壞性。為了繼續減少停機時間，許多CBE現在包括諸如狀態信號或視覺跳閘指示之類的功能，以加快發現故障的速度。而且，當然，因為CBE的是復位，有一點需要庫存?zhèn)浼?/p>

什么是設備斷路器？

設備斷路器（CBE）與其他保護裝置（例如保險絲或微型斷路器（MCB））不同。國際電工委員會IEC 934標準將CBE描述為一種機電開關設備，用于在過載時保護電氣設備內的電路。該描述承認，可能發生的相對較小的過載電流要求裝置的靈敏度與保險絲以及被錯誤命名且經常被錯誤使用的MCB的靈敏度不同。IEC 934是歐洲驅動的標準，但它也與包含所有北美著名斷路器的委員會相關聯制造商。IEC 934適用于額定電流高達125 A
，額定電壓高達440 Vac或220 Vdc的斷路器。CBE提供過載和有限的短路保護，可以與要保護的組件，設備或系統的操作特性緊密匹配。保險絲不能有效地區分過載情況和短路情況。盡管如此，許多設備仍需要區分瞬態電涌和持續的故障電流。只有CBE可以提供兩種保護。
