具有開關輸出的電流傳感器通常用于激勵繼電器線圈或PLC輸入等負載，并且有多種傳感器輸出配置可與這些負載配合使用。在本文中，我們將研究最常見的標準輸出類型，它們的接線以及每種類型的優缺點。

電流切換如何完成

標準電流傳感器需要連接到電源才能工作，并包括一個輸出電路，該輸出電路包含一個固態開關元件，例如晶體管或晶閘管。觸發此輸出電路時，開關的正常狀態會發生變化：常開開關閉合，常閉開關斷開。因為開關元件是固態觸點而不是干觸點，所以在閉合時總是存在電壓降，而在斷開時總是存在泄漏電流（也稱為截止狀態電流）。這些值取決于輸出電路設計，并在傳感器的數據表中列出。

選擇輸出類型時要考慮的問題

可用電源–大多數標準DC傳感器的工作電壓范圍為10 VDC-30 VDC，而AC傳感器的工作電壓范圍為20 VAC-250 VAC。某些型號是AC / DC，可在很寬的范圍內使用任意一種電源，例如20 VAC / VDC-250 VAC / VDC。

負載特性–傳感器的最大泄漏電流必須低于負載的關斷狀態閾值，否則即使傳感器的開關元件斷開，負載也將通電。此外，開關閉合時的負載電流必須大于開關的最小接通狀態電流（也稱為最低工作電流）。此信息在傳感器數據表中列出。

標準傳感器輸出類型

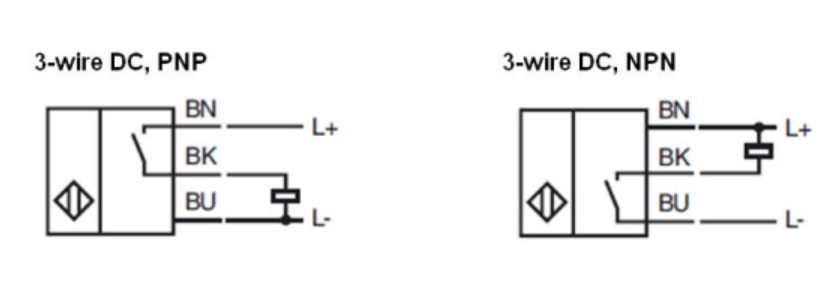

3線直流–使用這種類型的輸出時，傳感器使用兩根線連接到電源，而開關輸出在第三根線上。由于這種分離，當傳感器正確連接到負載時，電源電流不會通過負載，并且泄漏電流會最小化。3線輸出通常提供PNP型或NPN型開關元件。PNP輸出提供電流（將負載切換為DC正），并且當負載的另一端連接到DC負時需要PNP輸出。當負載的另一端連接到DC正極時，將使用NPN輸出，該電流吸收電流（將負載切換為DC負極）。這兩種類型的連接如下圖所示，其中左側的大方框是傳感器，電源連接在右側。

三線制直流輸出的優點

漏電流很低

典型短路保護

測試簡單，無需負載，只需電源和傳感器輸出LED

通用、現成、多種配置

也有4線制，包括常開和常閉輸出

三線制直流輸出的缺點

必須根據PNP或NPN配置連接負載

更多的電線要處理
