如何讓一個高精度的傳感器采集到的信息進行妥善的處置呢？信號的反饋與各分系統的配合需要與單片機正確的連接。

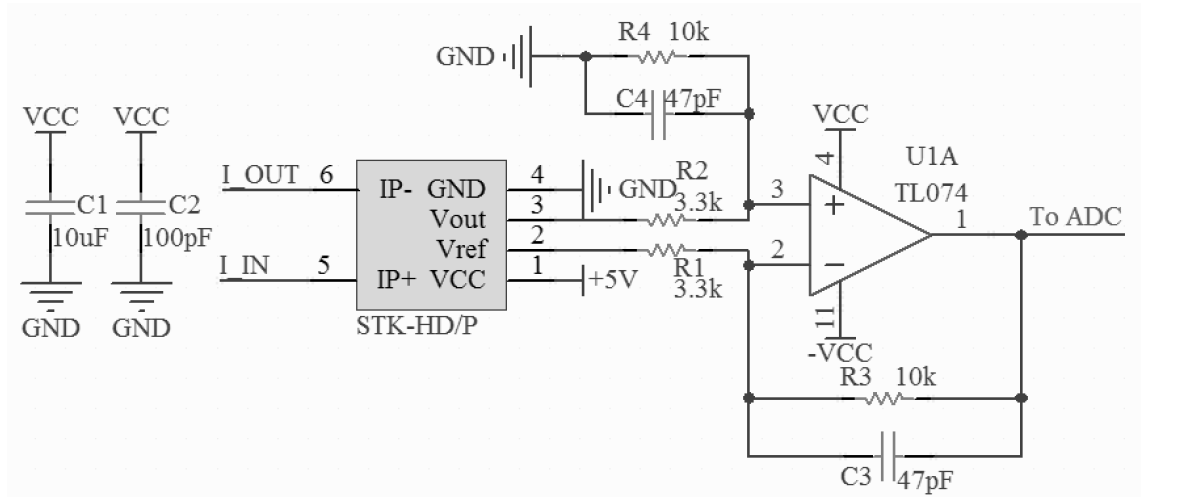

我們一起來探討STK-HD/P2M系列電流傳感器的信號處理典型應用電路。

HD/P2M系列產品，類比應用可以包括以下8大類應用場合：

1、繼電保護與測量：在工業應用中，來自高壓三相輸電線路電流互感器的二次電流，如分別經三只霍爾電流傳感器，按比例轉換成毫伏電壓輸出，然后再經運算放大器放大及有源濾波，得到符合要求的電壓信號，可送微機進行測量或處理。在這里使用霍爾電流傳感器可以很方便地實現了無畸變、無延時的信號轉換。

2、在直流自動控制調速系統中的應用：在直流自動控制調速系統中，用霍爾電流電壓傳感器可以直接代替電流互感器，不僅動態響應好，還可實現對轉子電流的最佳控制以及對晶閘管進行過載保護。

3、在逆變器中的應用：在逆變器中，用霍爾電流傳感器可進行接地故障檢測、直接側和交流側的模擬量傳感，以保證逆變器能安全工作。

4、在不間斷電源中的應用：在該應用中，用霍爾電流傳感器進行控制，保證逆變電源正常工作。使用霍爾電流傳感器1發出信號并進行反饋，以控制晶閘管的觸發角，霍爾電流傳感器2發出的信號控制逆變器，霍爾電流傳感器3控制浮充電源。由于其響應速度快，霍爾電流傳感器特別適用于計算機中的不間斷電源。

5、在電子點焊機中的應用：在電子點焊機電源中，霍爾電流傳感器起測量和控制作用。它的快速響應能再現電流、電壓波形，將它們反饋到可控整流器A、B，可控制其輸出。用斬波器給直流迭加上一個交流，可更精確地控制電流。用霍爾電流傳感器進行電流檢測，既可測量電流的真正瞬時值，又不致引入損耗。

6、用于電車斬波器的控制：電車中的調速是由調整電壓實現的。而將霍爾電流傳感器和其它元件配合使用，并將傳感器的所有信號輸入控制系統，可確保電車正常工作。

7、在交流變頻調速電機中的應用：用變頻器來對交流電機實施調速，在世界各發達國家已普遍使用，且有取代直流調速的趨勢。用變頻器控制電機實現調速，可節省10％以上的電能。在變頻器中，霍爾電流傳感器的主要作用是保護昂貴的大功率晶體管。由于霍爾電流傳感器的響應時間往往小于5μs，因此，出現過載短路時，在晶全管未達到極限溫度之前即可切斷電源，使晶體管得到可靠的保護。

8、用于電能管理：霍爾電流傳感器，可安裝到配電線路上進行負載管理。霍爾電流傳感器的輸出和計算機連接起來，對用電情況進行監控，若發現過載，便及時使受控的線路斷開，保證用電設備的安全。用這種裝置，也可進行負載分配及電網的遙控、遙測和巡檢等。
